大尺度結構

除了在小規模工程中的應用以外，輕便的ETFE 氣枕式膜結構系統同樣適用于更大跨度領域的工程。最近發表的 xanadome 結構概念，力圖在這一領域有所建樹。該結構體主要由鉸接拱組成，兩側是用來固定拱架的斜拉鋼索，鋼索從一錨節點扇形發散與拱架連接。不同于傳統的拱形結構，xanadome 采用的鉸接拱內壓力與張拉力同時存在。在受力情況下拱架將呈現出非正交的復雜幾何形體。由于沒有彎矩的存在，組成xanadome 結構體的每一個構件都將發揮其最大的承載能力。從理論上講，xanadome 結構體跨度將遠遠大于我們熟悉的結構體系，目前已證明，1英里 (1.6km）范圍內的跨度是可以實現的。4 此外，由于組成結構體的構件很小，這使結構的制造、運輸都可以在短時間完成，結構的組裝也可以在無需腳手架和大型起重機的情況下快速進行。洛杉磯城市藝術博物館 (Los Angeles County Museum ofArt）是大都會建筑事務所2002 年的參賽方案，該方案力求通過 xanadome 支撐 ETFE 氣枕的方式建造一座籠罩整個城市區塊的膜結構穹頂。

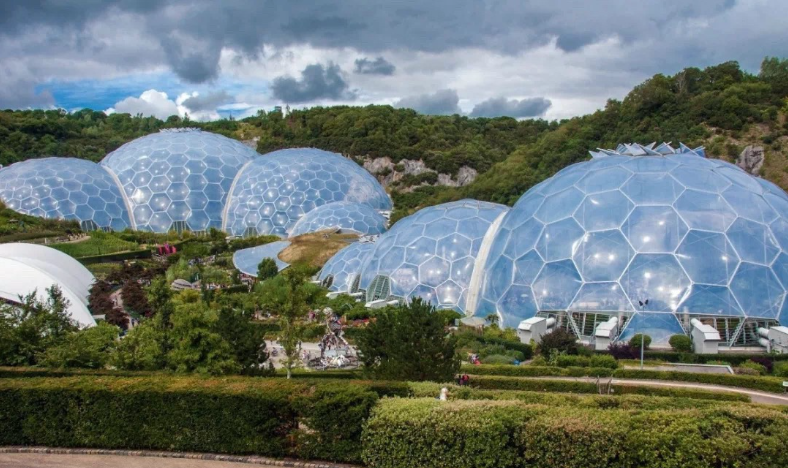

    但是，第一個真正意義上的大型 ETFE 充氣結構采用的卻是更為熟悉的網格球頂。2001年竣工的伊甸園工程 (the Eden Project）試圖從生態學角度強調人與植物相互依存的共生關系，通過技術手段營造人為的理想家園。項目坐落于英國西南方的康天爾郡，作為世界上最大的溫室建筑，很多評論認為該項目對于探索環境科學負有重要責任。就如同 “......富勒預見聚物技術和計算機建模能力”一樣，伊甸園工程預示著完全采用ETFE氣枕式膜結構設計建筑時代的到來。失去柔性結構的屬性，ETFE技術將寸步難行。同樣，奧托也理應受到我們的贊頌，項目中8個半徑范圍從18-65m不等的溫室穹頂，利用最小表面積覆蓋了最大的空間體積，像一系列肥皂泡泡一樣，安靜的坐落在風景之中。

    為了保障溫室穹頂?shù)淖畲蟮耐ㄍ付?，滿足植物的正常生長，結構桿件在數量及尺寸上均要做到最小。例如采用雙層密封玻璃，除了額外增加主體結構負重，同時還會增添眾多小型的鏈結構件，這必然違背了設計初衷。ETFE氣枕由于自重輕且體積大，自然是滿足要求的理想選擇。經過對幾何形體的多方研究，設計團體采用了富勒的網格球頂--同體積大小的氣枕單元可依據穹頂半徑大小調整單元比例--在直徑500mm鋼管的支撐下，膜面不會產生松弛。盡管鋼架與膜面被視為兩套系統，但組成網格球頂?shù)牧呅螁卧獏s同意了氣枕的規格，雙層膜六邊形單元體卻統一了氣枕的規格，雙層膜六邊形氣枕內，外膜直徑分別衛114mm和193mm。統一后的主體結構重量也因此降至原有的50%。出于對連接節點及邊緣構造造價的考慮，該結構形式下一發展階段盡可能擴大零部件尺寸。
